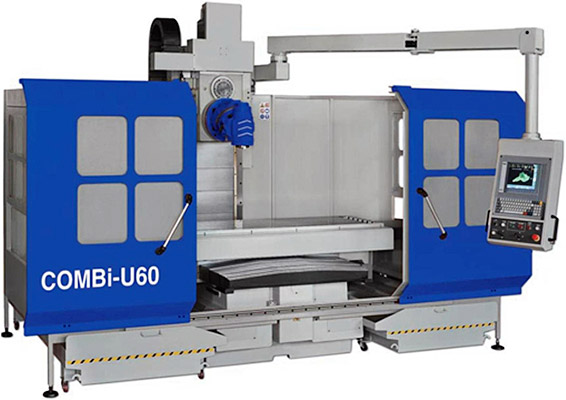

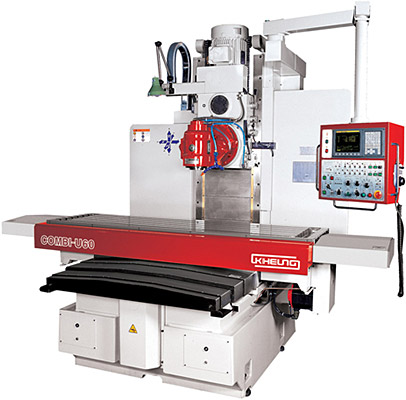

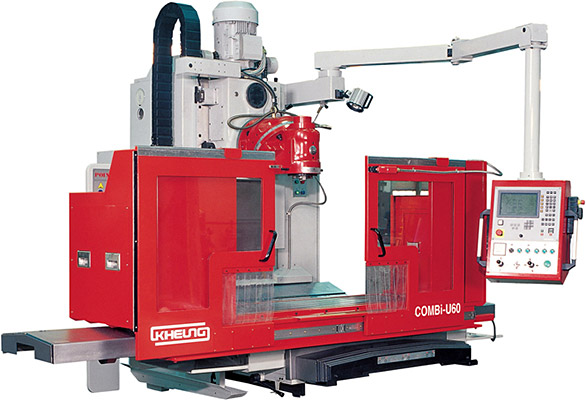

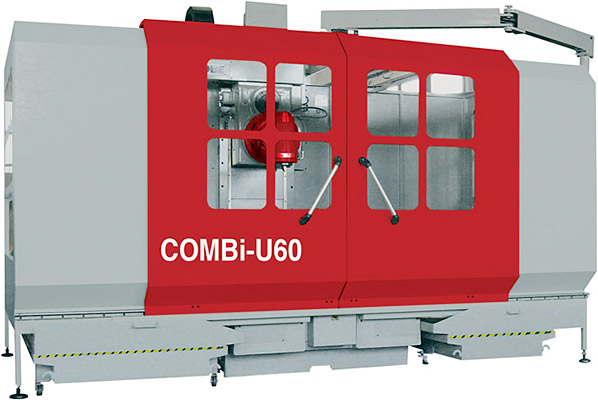

CNC 베드 타입 유니버셜 머시닝 센터
COMBI-U60
동시 3축 CNC 밀링 머신(화낙 0i, 하이덴하인 TNC 620, 지멘스 828D)으로서 중소형 가공물에 적합하며, 최대 스핀들 스피드 3000rpm과 최대 출력 24kw의 고출력에 간편한 2step 하이로우 자동 기어 체인지 ZF Gearbox를 사용하는 방식을 사용할 수 있고, 또는 스핀들 스피드 최대 1600rpm, 최대 출력 11kw의 출력에 범용 12step 주축 기능을 사용하는 두 가지 방식 중에 골라서 사용할 수 있다.
또한, 기흥기계 기술 장인의 50여년간 집약된 수제 스크래핑 기술력과 정밀한 조립력으로 제작되며, 유니버셜 휴론 헤드 (업 헤드 로우 헤드 360도 회전)가 장착되어 주축의 방향을 공작물의 어떤 요구 각도라도 맞출 수 있게 함으로써 어느 각도에서도 작업이 가능하다. 열처리되어 강력해진 컬럼은 강력 절삭에 적합하도록 상자형 구조로 되어 있으며 슬라이드 면은 정밀 연삭되어 주축 헤드를 견고하게 지지하고 정확하게 안내할 수 있도록 하였고,
폐유 탱크와 절삭유 탱크의 이중 상자형으로 구성된 베드는 일체 구조로서 열처리 연마된 슬라이드면과 함께 새들을 견고하게 지지할 수 있도록 제작되었다. 그리고 새들은 강력 절삭시의 하중에 견딜 수 있도록 되어 있으며 베드의 넓은 슬라이드면에 의해 지지되어 안정된 이송을 보장한다. 이와 함께 전후 이송에 최고급 품질의 Biplast를 부착하여 부드러운 이송과 내마모성을 강하게 하였다.
Images
Specification
| 테이블Table | |||
|---|---|---|---|
| 크기Surface | mm | 2200x600 | |
| T슬롯/폭/T홈간 거리T-slot/Width/Distance | mm | 5/20/80 | |
| 최대 적재 중량Max. permissible load | kg | 2000 | |
| 이송Travel | |||
| 좌우Longitudinal | mm | 1600 | |
| 전후Cross | mm | 750 | |
| 상하Vertical | mm | 700 | |
| 테이블에서 상하 스핀들 끝단까지 거리Height from table to vertical spindle nose | mm | 50~750 | 15~715 |
| 테이블에서 수평 스핀들 끝단까지 거리Height from table to horizontal spindle nose | mm | 60~760 | 95~795 |
| 피드Feed | |||
| 축Axis | mm/min | 4000 | |
| 급이송Rapid | mm/min | 8000 | |
| 모터Motor | Nm | 12 (Fanuc) | 16 (Heidenhain) |
| 스핀들Spindle | |||
| 테이퍼Taper | ISO50 | ||
| 스피드Speed | rpm | 40~1600 | 3000 (0~525, 526~3000) |
| 변속단수No. of spindle speeds | No. | 12 | 2 |
| 축 드라이브 모터Drive motor | kw | 11 | 15/24 |
| 컬럼에서 상하 스핀들 센터까지 거리 Distance from column to vertical spindle center | kw | 700 | 680 |
| 컬럼에서 수평 스핀들 센터까지 거리Distance from column to horizontal spindle center | kw | 710 | 750 |
| 기계중량Weight | |||
| 기계중량Weight | kg | 7500 | |
