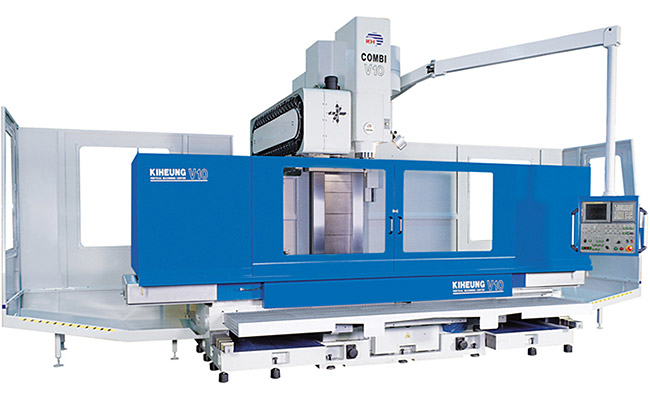

CNC 베드 타입 유니버셜 머시닝 센터
COMBI-V10
동시 3축 CNC 밀링머신(화낙 31i 또는 하이덴하인 iTNC530)으로서 빠른 rpm을 요하는 가공물에 적합하며 최대 스핀들 스피드 6000rpm과 최대출력 28kw의 고출력,그리고 간편한 2step 하이로우 자동기어체인지 ZF gearbox를 사용하는 방식으로써 버티컬 헤드를 사용하여 빠른 rpm을 사용하는 가공시 탁월한 성능을 발휘한다.
열처리되어 강력해진 컬럼은 강력 절삭에 적합하도록 상자형 구조로 되어 있으며 슬라이드 면은 정밀 연삭되어 주축헤드를 견고하게 지지하고 정확하게 안내할 수 있도록 하였고, 폐유 탱크와 절삭유 탱크의 이중 상자형으로 구성된 베드는 일체구조로서 열처리 연마된 슬라이드면과 함께 새들을 견고하게 지지할 수 있도록 제작되었다.
그리고 새들은 강력 절삭시의 하중에 견딜 수 있도록 되어 있으며 베드의 넓은 슬라이드면에 의해 지지되어 안정된 이송을 보장한다. 이와 함께 전후 이송에 최고급 품질의 Biplast를 부착하여 부드러운 이송과 내마모성을 강하게 하였다.
Images
Specification
| 테이블Table | ||
|---|---|---|
| 크기Surface | mm | 2660/3140/3600x1100 |
| T슬롯/폭/T홈간 거리T-slot/Width/Distance | mm | 8/22/125 |
| 최대 적재 중량Max. permissible load | kg | 4000 |
| 이송Travel | ||
| 좌우Longitudinal | mm | 2300/2800/3200 |
| 전후Cross | mm | 1050 |
| 상하Vertical | mm | 850/1100 |
| 테이블에서 스핀들 끝단까지 거리Height from table to spindle nose | mm | 100~900/100~1200 |
| 피드Feed | ||
| 축Axis | mm/min | 5000 |
| 급이송Rapid | mm/min | 12000 |
| 모터Motor | Nm | 22/30(X), 40(Y), 30(Z) |
| 스핀들Spindle | ||
| 테이퍼Taper | ISO50 | |
| 스피드Speed | rpm | 6000(1~1500, 1501~6000) |
| 축 드라이브 모터Drive motor | kw | 22/28 |
| 컬럼에서 스핀들 센터까지 거리 Distance from column to spindle center | kw | 1000 |
| 기계중량Weight | ||
| 기계중량Weight | kg | 21000/23500/25500 |
