범용 선반

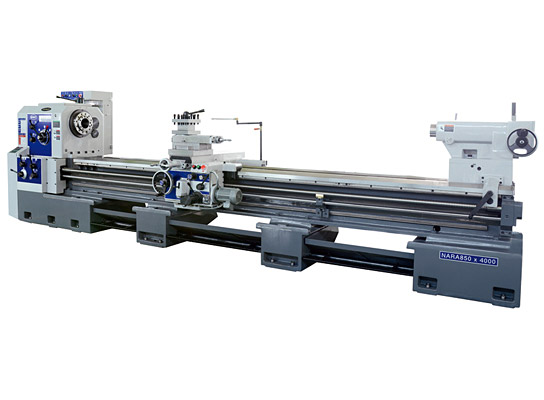

NARA 850 Series 8530/8540/8550
Features
- 주축 (Head Stock)
-
- 대구경 Ø120mm (동급 최대)
- 강력 3점 지지 Bearing (중하중급 테이퍼 롤러 및 복렬 베어링)
- 12단 속도 변환
- 열처리 연삭기어, 축 사용
- 강제 급유 윤활 방식 채택
- 피이드 기어 박스
-
- Dial 방식 8단 변속
- 40종 이송속도 변환
- 강제 급유 윤활
- 왕복대 (Carriage)
-
- 강력 중절삭이 가능한 넓은 접촉면 (Bed 폭 550mm)
- 급속 이송 Motor 부착
- Apron 과부하 안전장치 내장
- 자동 급유 장치
- 심압대 (Tail Stock)
-
- 강력 중절삭 지지 (MT#6)
- 심압축(10mm) 2단 감속장치
- 200mm 이송 심압축
- Bed
-
- 넓은 Bed 폭 (550mm 동급 최대)
- Bed면 중주파 열처리 (열처리 깊이 4~5mm) HS65 이상
- Motor
-
- 주전동기 20HP (동급 최대)
- Gap
-
- 동급최대 Gap swing Ø1200mm
- 동급최대 Gap 길이 350mm
Images
Specification
| 구분Items | 단위Unit | NARA850 Series | |||
|---|---|---|---|---|---|
| NARA-8530 | NARA-8540 | NARA-8550 | |||
| 기계능력Capacity | 베드상스윙Swing over | mm | Ø850 | ||
| 왕복대상스윙Swing over carriage | mm | Ø560 | |||
| 갭상스윙Swing over gap | mm | Ø1200 | |||
| 양센터거리Distance between center | mm | 3,000 | 4,000 | 5,000 | |
| 주 축Spindle | 주축단 형식Spindle nose | ASA | A1-11 | ||
| 주축내경테이퍼Spindle taper | M.T | #7 | |||
| 주축 관통경Spindle bore | mm | Ø120 | |||
| 센터의 테이퍼Spindle center taper | M.T | #6 | |||
| 주축속도변환수Spindle speeds | STEPS | 12 | |||
| 주축속도범위Spindle speed range | rpm | 15 - 750(OPTION : low;10~500,high;20~1,000) | |||
| 왕복대Carriage | 자동이송변환수Number of feed changes | Kinds | ordinary : 40kinds,double : 40kinds | ||
| 가로이송범위Longitudial feeds (ordinary) | mm/rev | 0.04~1.26 | |||
| 가로이송(2배)Longitudial feeds (double) | mm/rev | 0.08~2.50 | |||
| 세로이송범위Cross feeds (ordinary) | mm/rev | 0.02~0.63 | |||
| 세로이송(2배)Cross feeds (double) | mm/rev | 0.04~1.25 | |||
| 바이트홀더크리Tool size | mm | 45×45 | |||
| 공구대이동거리Max. traverse of tool slide | mm | 200 | |||
| 크로스이동거리Max. traverse of upper slide | mm | 475 | |||
| 이송및나사절삭Thread | 리드스크류Lead screw(dia.×pitch) | mm | Ø50×P=12 | ||
| 미터나사Metric threading | mm/pitch | 1~28 | |||
| 인치나사Inch threading | T.P.I | 28~1 | |||
| 디피나사DP threading | D.P | 56~2 | |||
| 모듈나사Module threading | M | 0.5~14 | |||
| 심압대Tail Stock | 스핀들지름Quill diameter | mm | Ø120 | ||
| 심압대테이퍼Spindle taper | MT | #6 | |||
| 스핀들이동거리Max.Quill travel | mm | 200 | |||
| 베드Bed | 베드길이Length | mm | 4,540 | 5,540 | 6,540 |
| 베드폭Width | mm | 550 | |||
| 모터Motors | 주축모터Main motor | Kw(HP) | 4P,15(20) | ||
| 절삭유모터Lubrication pump motor | 100 | ||||
| 기계크기/중량Space/Weight | 설치면적Length×Width | mm | 4,905×1,520 | 5,905×1,520 | 6,905×1,520 |
| 기계높이Height | mm | 1,630 | |||
| 기계중량Machine weight NET. | kg | 5,900 | 6,400 | 7,000 | |
Component
- 표준부속품
-
- 4본 단동척 (24")
- 센터, 슬리브
- 초경센터
- 갭베드
- 왕복대 급이송 장치
- 설치공구
- 절삭유장치
- 작업등
- 심압대 2단 감속장치
- 체인지 기어
- 선택부속품
-
- 4본 단동척 (18",20",24",32")
- 3본 연동척 (14",16")
- 왕복대 스토퍼 장치
- 디지탈 스케일
- 고정 방진구
- 이동 방진구
- 테이퍼 절삭장치
- 회전센터
