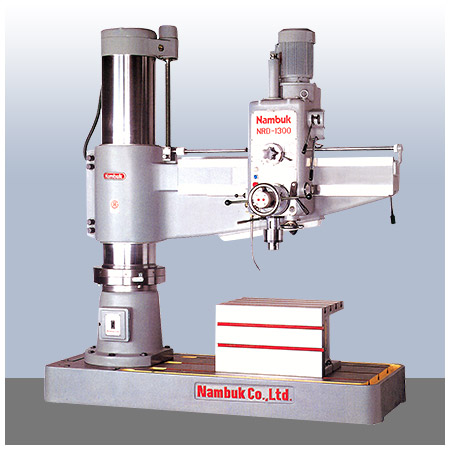

Radial Drilling
NRD 1300
Feature

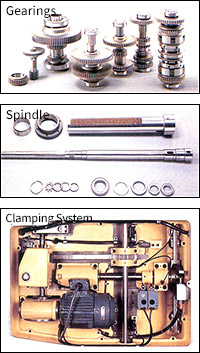

- Gearings
- 기어류와 축은 크롬-몰리브덴강을 사용, 침탄 열처리후 연마하여 충분한 강성이 유지되며 베어링부 및 각 기어부에 자동 급유되므로 원활한 동력전달 및 내구성이 뛰어납니다.
- Spindle
- 스핀들은 크롬-몰리브덴강을 사용, 고주파 열처리 하였고 중하중용 정밀급 로울러 베어링으로 지지하여 정밀 보링 작업도 가능합니다. 또한 슬리브는 표면에 경질크롬도금 처리하여 장기간 기계의 정밀도를 유지하여 줍니다.
- Clamping System
- 전동 클램프 방식으로 스핀들 헤드, 컬럼, 아암(Arm)이 각각 간단한 버튼 조작으로 분리 클램핑이 되며 클램핑 속도가 매우 빨라 위치 결정이 용이합니다.
- Tool Ejector
- 공구탈착은 유압식으로 조작하여 간단히 탈착할 수 있어 스핀들 정도를 유지시켜 줍니다.
Accessories
| Standard | |
|---|---|
| Working table | 1 set |
| Coolant system | 1 set |
| Tool & tool box | 1 set |
| Anchor bolt | 1 set |
| Auto tool ejector unit | 1 set |
| Drill chuck with shank | 1 set |
| Drill socket | 4 ea (MT 5×4,3,2,1) |
| Optional | |
| Drill tapper | 1 set (Tap & drill quick change chuck) |

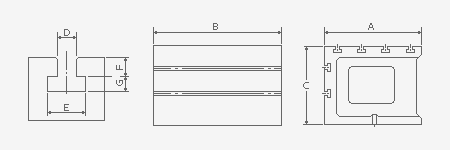

Working table dimensions
| A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|
| 500 | 650 | 400 | 24 | 42 | 24 | 18 |

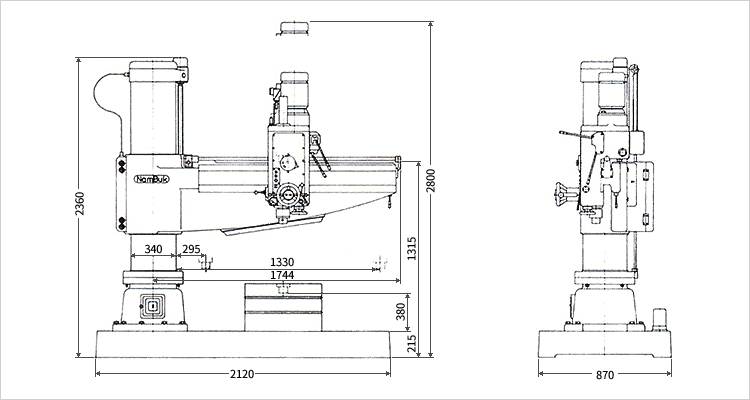

Dimensions
Specifications
| Items | Unit | NRD-2600 | NRD-2000 | NRD-1600 | NRD-1300 | NRD-1000 | |
|---|---|---|---|---|---|---|---|
| 드릴능력Drilling capacity | 강Steel | mm | 75 | 75 | 50 | 50 | 40 |
| 주철Cast iron | mm | 90 | 90 | 60 | 60 | 50 | |
| 태핑능력Tapping capacity | 강Steel | mm | M60 | M60 | M30 | M30 | M25 |
| 주철Cast iron | mm | M80 | M80 | M45 | M45 | M32 | |
| 보링능력Boring capacity | 강Steel | mm | 220 | 220 | 100 | 100 | - |
| 주철Cast iron | mm | 280 | 280 | 180 | 180 | - | |
| 컬럼직경Diameter of column | mm | 500 | 500 | 380 | 340 | 240 | |
| 주축 중심에서 컬럼면까지의 거리Distance center of spindle to face of column | mm | 393 | 393 | 295 | 295 | 250 | |
| 2620 | 2023 | 1620 | 1330 | 1000 | |||
| 컬럼 중심에서 암 끝까지의 거리Distance center of column to end of arm | mm | 3230 | 2630 | 2165 | 1744 | 1285 | |
| 베이스면에서 주축까지의 거리Distance base to spindle nose | mm | 505 | 390 | 330 | 380 | 280 | |
| 1765 | 1710 | 1500 | 1315 | 1100 | |||
| 기계높이Height floor to column cap | mm | 3105 | 3015 | 2560 | 2360 | 1980 | |
| 기계 최대 높이Max. Height floor to top of head | mm | 3660 | 3310 | 3000 | 2800 | 2370 | |
| 베이스의 크기Base size | mm | 3700×1250×300 | 3100×1250×260 | 2550×1050×240 | 2120×870×215 | 1600×700×160 | |
| 암 상하 이동거리Traverse of arm on column | mm | 860 | 920 | 870 | 650 | 600 | |
| 베이스 작업면의 크기Working surface of base | mm | 2680×1240 | 2080×1240 | 1750×1030 | 1420×850 | 1000×700 | |
| 중량Net weight | kg | 9500 | 7850 | 4500 | 3600 | 1700 | |
| 주축 및 슬리브 직경Diameter of spindle / quill | mm | 85/110 | 85/110 | 85/110 | 85/110 | 65/80 | |
| 주축 상하 이동 거리Vertical traverse of spindle | mm | 400 | 400 | 300 | 300 | 220 | |
| 주축의 테이퍼Taper of spindle | MT | #5 | #5 | #5 | #5 | #4 | |
| 주축 회전 변환수Number of spindle speed | Step | 16 | 16 | 12 | 12 | 9 | |
| 주축 회전수 범위 (60Hz)Range of spindle speed | r.p.m | 22~2080 | 22~2080 | 38~1975 | 38~1975 | 48~1525 | |
| 주축 이송 속도 변환수Number of feed speed | Step | 12 | 12 | 6 | 6 | 3 | |
| 주축 이송 속도 범위Range of feed speed | mm/rev | 0.04~1.33 | 0.04~1.33 | 0.07~1 | 0.07~1 | 0.11~0.33 | |
| 주축 전동기Spindle drive motor | kw | 7.5 | 7.5 | 3.7 | 3.7 | 2.2 | |
| 암 상하 전동기Arm elevating motor | kw | 3.7 | 3.7 | 1.5 | 1.5 | 0.75 | |
| 클램프 전동기Clamping motor | kw | 1.5 | 1.5 | 0.4 | 0.4 | - | |
| 절삭유 펌프Coolant pump | W | 100 | 100 | 100 | 100 | 100 | |
