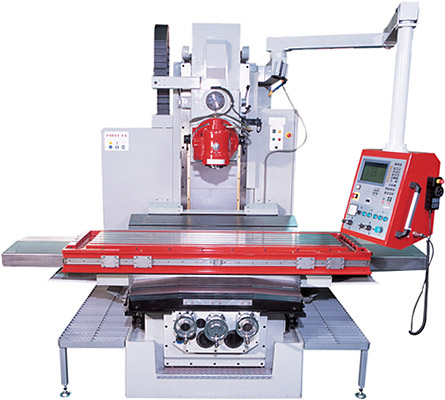

1축 NC 베드타입 유니버셜 밀링 머신
POINT

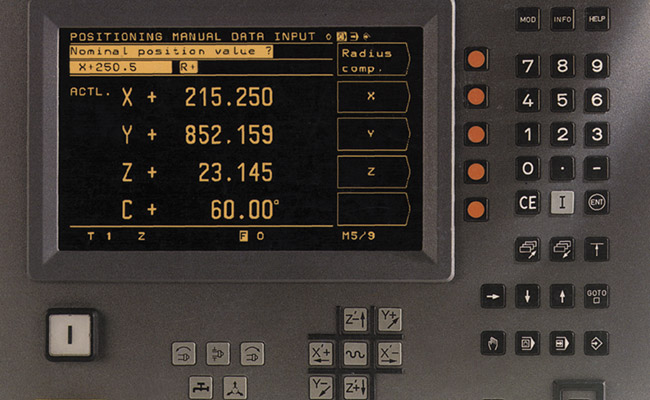

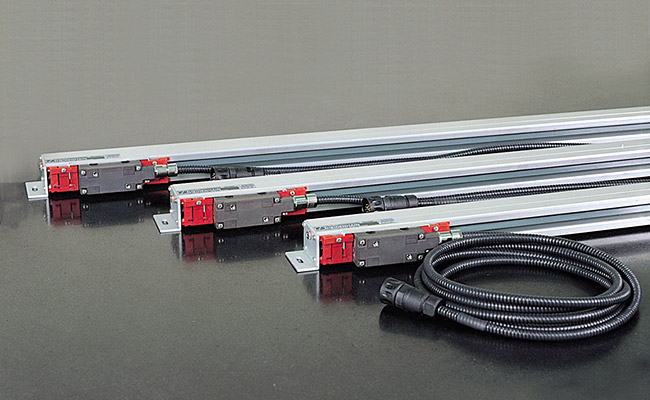

KMB 시리즈에 하이덴하인 TNC124 콘트롤러를 부착하여 1축 NC가 가능하도록 설계, 제작된 최소의 투자로 최대의 효과를 얻을 수 있는 실용성 높은 제품으로서, 기흥기계 기술장인의 50여년간 집약된 수제 스크래핑 기술력과 정밀한 조립력으로 제작되며, 유니버셜휴론 헤드(업 헤드와 로우 헤드가 각각 360도 회전)가 장착되어 주축의 방향을 공작물의 어떤 요구 각도라도 맞출 수 있게 함으로써 어느 각도 에서도 작업이 가능하다.
열처리되어 강력해진 컬럼(U6, U7, U9)은 강력절삭에 적합하도록 상자형 구조로 되어 있으며 슬라이드면은 정밀 연삭되어 주축헤드를 견고하게 지지하고 정확하게 안내할 수 있도록 하였고, 폐유 탱크와 절삭유 탱크의 이중 상자형으로 구성된 베드는 일체구조로서 열처리 연마된 슬라이드면과 함께 새들을 견고하게 지지할 수 있도록 제작되었다.

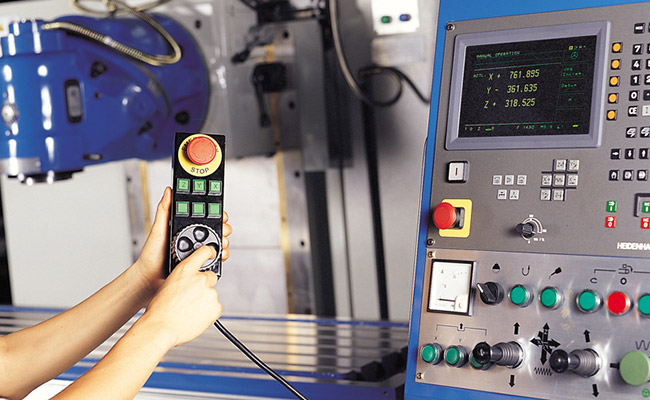

그리고 새들은 강력 절삭 시의 하중에 견딜 수 있도록 되어 있으며 베드의 넓은 슬라이드면에 의해 지지되어 안정된 이송을 보장한다. 이와 함께 전후 이송에 최고급 품질의 Biplast를 부착하여 부드러운 이송과 내마모성을 강하게 하였으며, AC서보모터를 채용하여 볼륨 조작만으로 무단변속이 가능하며 이송속도가 콘트롤박스에 눈금으로 표시되어 절삭이송중 속도변환을 쉽게 할 수 있다.
Images
Specification
| U3 | U5 | U6 | U7 | U9 | ||
|---|---|---|---|---|---|---|
| 테이블Table | ||||||
| 길이Length | mm | 1700 | 2000 | 2200 | 2700/3300/3900 | 2700/3300/3900 |
| 폭Width | mm | 470 | 530 | 550 | 750 | 950 |
| T슬롯/폭/T홈간 거리T-slot/Width/Distance | mm | 5/20/80 | 5/20/80 | 5/20/80 | 5/22H8/120 | 6/22/120 |
| 최대 적재 중량Max. permissible load | kg | 1500 | 2000 | 3000 | 4000 | 5000 |
| 이송Travel | ||||||
| X 축X Axis | mm | 1200 | 1400 | 1600 | 2000/2600/3200 | 2000 |
| Y 축Y Axis | mm | 600 | 600 | 710 | 1000 | 2600 |
| Z 축Z Axis | mm | 550 | 650 | 700 | 800 | 3200 |
| 테이블에서 상하스핀들 끝단까지 거리Height from table to vertical spindle nose | mm | 40 - 590 | 40 - 690 | 40 - 750 | 40 - 850 | 50 - 900 |
| 테이블에서 수평스핀들 끝단까지 거리Height from table to horizontal spindle nose | mm | 50 - 600 | 50 - 700 | 60 - 760 | 130 - 930 | 60 - 910 |
| 스피드Speed | ||||||
| 급이송Rapid | mm/min | 5000 (X,Y) / 2500 (Z) | ||||
| 피드Feed | mm/min | 2000 (X,Y) / 1000 (Z) | ||||
| 스핀들Spindle | ||||||
| 테이퍼Taper | ISO50 | |||||
| 스피드Speed | rpm | 40-1720(50Hz) | 40-1600(50/60Hz) | |||
| 40-1620(60Hz) | ||||||
| 변속단수No. of spindle speeds | No. | 12 | 12 | 12 | 12 | 12 |
| 축 드라이브 모터Drive motor | kw | 7.5 | 7.5 | 11 | 15 | 15 |
| 사용면적Floor Space | ||||||
| 길이Length | mm | 3960 | 4660 | 4760 | 5800/8000/9800 | 5800/8000/9800 |
| 폭Width | mm | 2450 | 2525 | 2720 | 3750 | 4000 |
| 높이Height | mm | 2600 | 2700 | 3050 | 3400 | 3600 |
| 기계중량Weight | ||||||
| 기계중량Weight | kg | 6000 | 7000 | 8000 | 15000/16000/17000 | 17000/20000/22000 |
